ミニサーキット（Mini-Circuits）新製品情報 /2021年07月16日

ミニサーキット社から、表面実装タイプ薄膜フィルタ（14200 ～ 17400 MHz）の新製品が発売になりました。

ご質問、お見積り依頼は、ミニサーキット（Mini-Circuits）社正規代理店エム・アールエフ（株）までお気軽にお問い合わせください。

Filters/フィルタ

表面実装タイプ薄膜フィルタ

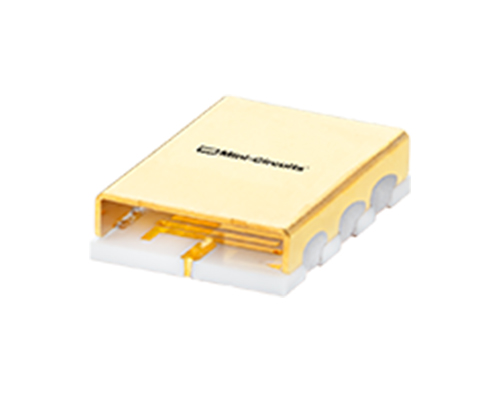

ABF-15R75G+

  • 周波数：14200 ～ 17400 MHz
  • インピーダンス：50Ω
  • 低挿入損失：1.5 dB typical
  • 遮断性：20dB typ. (最大35000MHzまで)、50dB typ.(低阻止帯域）
  • 優れたリターンロス：10dB typ.（パスバンド）

ミニサーキット社の表面実装タイプ薄膜フィルタは、高いQ値と再現性を確実にするスパッタリングプロセスを用いてアルミナ基板上の薄膜形成し、低損失でありながら高い遮断性を持っています。

この薄膜形成技術がもたらす性能は、ローパス、ハイパス、バンドパス、どの表面実装タイプ薄膜フィルタでもご確認頂けます。

またこの薄膜形成技術は大量生産においても高い信頼性を確保しています。

このフィルタは高品質で小型のため、高い機械加工精度と正確なサイズが要求されるアプリケーションに最適です。

【日本語アプリケーション】

・RFとマイクロ波フィルタ技術の基本及び選定

・LTCCコンポーネントとミリ波パッケージデザインの進歩

・セラミック発振フィルタの選び方

・無反射フィルタ
