世界の一流高周波部品を日本へ

代表取締役　佐伯裕昭

弊社は創業以来２９年間、高周波部品に特化した輸入商社として“世界の一流高周波部品を日本へ”を標語に頑張ってまいりました。このニュースレターは年３回発行致しますが、弊社仕入先が発表した新製品を中心に、お客様に有効な技術や業界情報をお伝えしますので何卒宜しくお願い申し上げます。

ニュースレター2024年6月号

アンプレオン（AMPLEON）

ファラン（Farran）

  • FLNA-06-0002WR-06 LNA
    • 周波数：110～170GHz
    • Gain：18dB
    • 出力：-5dBm
    • NF：6dB
    • 入力VSWR：-6dB
    • 出力VSWR：-10dB
    • DC：6V/30mA
    • Port Flange：WR-06 UG-387/U
    • 寸法：31.5x20x22(mm)

    詳細情報

    メーカーサイト

  • FCE-12-TR-0001WR-12 5Communication
    • Upconversion：周波数：60～90GHz
    • 出力：+4dBm(P1dB)
    • IF 入力周波数：12GHz
    • Down conversion：周波数：60～90GHz
    • NF：8dB
    • 出力周波数：12GHz
    • Lo入力周波数：7.5～11.25GHz
    • 入力Power：+3～+10dBm
    • Test Port：WR-12
    • DC：12V/1A
    • 寸法：170x105x60(mm)

    詳細情報

    メーカーサイト

インディセミコンダクター（indie Semiconductor FFO GmbH ）

  • TR2_060_09560GHz Transceiver
    • 使用周波数：56.1～66.0GHz
    • FMCW/CW動作
    • 使用電源：3.3V
    • 電流：185mA
    • サイズ：LGA64-6x6mm2

    詳細情報

    メーカーサイト

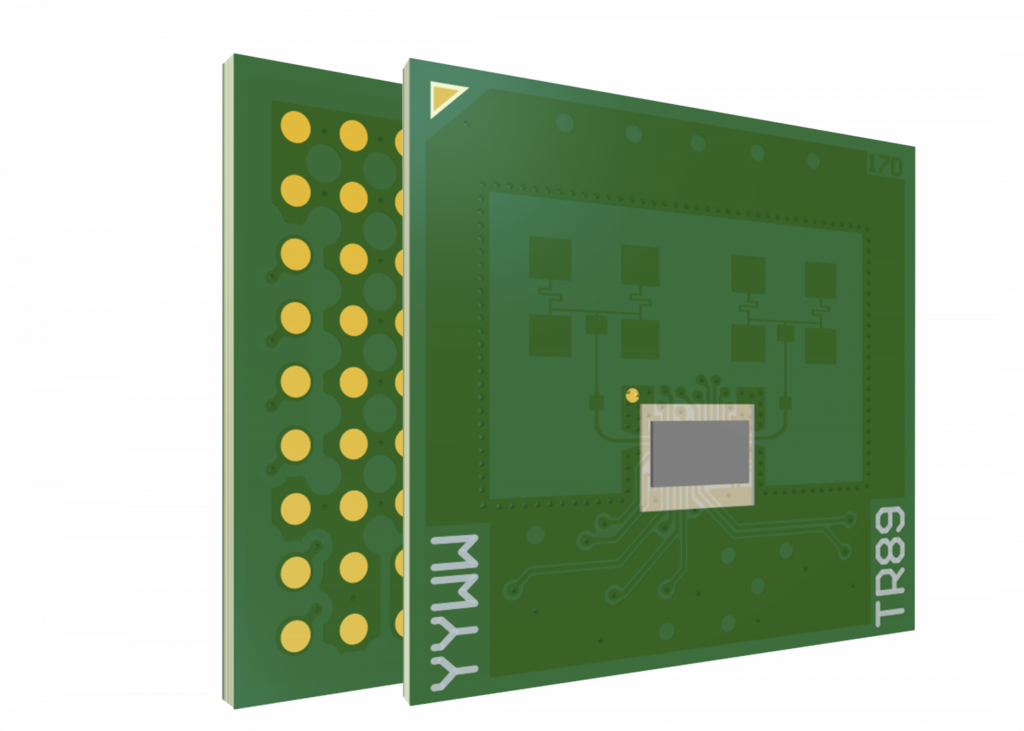

  • TRX_120_089120GHz Transceiver
    • 使用周波数：119～124.5GHz
    • FMCW/CW動作
    • 使用電源：3.3V
    • 電流：190mA
    • サイズ：LGA81-8x8mm2

    詳細情報

    メーカーサイト

ミニサーキット（Mini-Circuits）

  • RDC-20-52-10W＋Bi-Directional Coupler
    • 周波数：30～520MHz
    • ラインロス：0.3dB
    • Coupling：19.0±0.5dB
    • Coupling Flat：±0.5dB
    • Return Loss：28dB
    • サイズ：7.11x6.35x3.00(mm)

    詳細情報

    メーカーサイト

  • LVA-6183PN+Wideband AMP
    • 使用周波数：6～18GHz
    • Gain：16.9～18.7dB
    • 出力(1dB)：19.6dBm
    • NF：4.6～5.7dB
    • OIP3：+28.7dBm
    • 使用電圧：6V
    • 電流：123mA
    • サイズ：4x4x1.0(mm)

    詳細情報

    メーカーサイト

  • PVGA-273+Variable Gain AMP
    • 使用周波数：0.3～26.5GHz
    • 出力(1dB)：15dBm
    • NF：1.9～4.2dB
    • Gain Range：30dB
    • 使用電圧：5V又は8V
    • 電流：80mA
    • サイズ：5x5x1.2(mm)

    詳細情報

    メーカーサイト

  • ZK-MSP8TA-12Mechanical Switch
    • 使用周波数：DC～12GHz
    • 挿入損失：0.15～0.4dB
    • アイソレーション：90～100dB
    • Return Loss：16～26dB
    • Switching Time：25ms
    • 入力電力：20W
    • 使用電圧：24V
    • 電流：120mA
    • サイズ：62.99x62.99x66.80(mm)

    詳細情報

    メーカーサイト

パッシブプラス（Passive Plus）

  • 0505C/P シリーズ高Q/低ESRコンデンサー
    • 容量：0.1～1000pF
    • WVDC：150V
    • TCC：C:0±30PPM/℃(-55～125℃) 0±60PPM/℃(125～200℃)
    • 使用温度範囲：-55℃～+200℃
    • サイズ：.55×.55(inch)

    詳細情報

    メーカーサイト

  • 1111C/P シリーズ高Q/低ESRコンデンサー
    • 容量：0.1～10,000pF
    • WVDC：500V
    • 使用TCC：C: C:0±30PPM/℃(-55～125℃) 0±60PPM/℃(125～200℃)
    • 使用温度範囲：-55℃～+200℃
    • サイズ：.110×.110(inch)

    詳細情報

    メーカーサイト

パスタナック（Pasternack）

  • PEANGPS1017GPS Antenna
    • 使用周波数：1215.6～1587.42MHz L1/L2
    • Peak Gain ：20dBi
    • NF：3dB
    • Polarization:：RHCP
    • 使用電圧：1.8～5.5V
    • 電流：16mA
    • サイズ：139.7x139.7x65.02(mm)

    詳細情報

    メーカーサイト

  • PE71S9016SPDT Switch
    • Manual Toggle Switch
    • 使用周波数：DC～26.5GHz
    • 挿入損失：0.5dB
    • アイソレーション：40dB
    • VSWR：1.5:1
    • 入力電力：80W(DC～4GHz) 45W(4～12.4GHz) 40W(12.4～18GHz) 30W(18～26.5GHz)dBm(CW)
    • サイズ：34.04x12.7x50.4(mm)

    詳細情報

    メーカーサイト

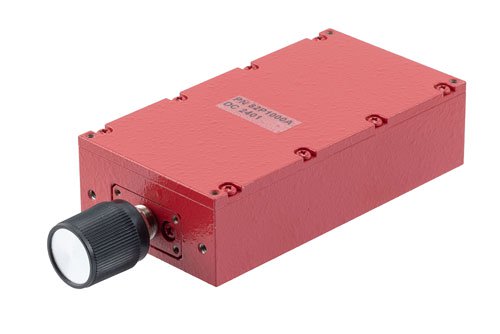

  • PE82P1000APhase Shifter
    • 使用周波数：18～40GHz
    • Phase Shift：360 Degrees
    • Phase adjustment：30 Deg/GHz
    • VSWR：2:1
    • 挿入損失：2.5dB
    • 入力電力：100W(CW) 3KW(Peak)
    • サイズ：95.25x50.8x25.4(mm)

    詳細情報

    メーカーサイト

  • PE7066AMatching Pad
    • 50Ω/75ΩインピーダンスMatching
    • 使用周波数：DC～3GHz
    • VSWR：1.25:1
    • Attenuation：4dB
    • 入力電力：0.5W
    • サイズ：49.66x14.5x14.5(mm)

    詳細情報

    メーカーサイト
